工作原理

如果土工膜出现任破损孔洞，电流流过上层土工膜连通到导电土工布，电信号通过导电土工布传到最近的柔性监测电极，数据采集系统接收到通过电缆传输的电极检测到的电信号，通过分析软件确定是否存在泄露并确定土工膜破损的位置的座标点。

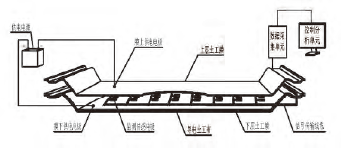

系统组成

1、柔性监测电极，采用非金属材料制造，在整个使用过程中不会破坏土工膜。使用寿命和土工膜一致。

2、信号电缆，采用高强度的防腐电缆线，表面包覆HDPE层，具有较高的抗拉伸强度和使用寿命。

3、非金属供电电极，使用防腐材料，耐酸碱腐蚀，用于土工膜上和膜下供电。

4、带有多针插头的监控箱，通过线缆连接到数据采集/处理单元。

5、数据采集/处理单元，在线监控土工膜的完整性，系统定时自动进行数据采集，将数据提交系统服务商。在24小时内完成结果，通常可以在24小时之内提供报告。

※柔性监测电极在土工膜下铺设成点阵格栅状，电极间距一般为2到8米。

※电线连接每一个柔性检测电极到数据采集单元。

※渗漏监测控制系统可以实现电势数据的实时采集。

※云端平台分析电测数据，异常区域通过2D或者3D图显示。
